Fotric 226紅外熱像儀應用于TCO薄膜通電測試

時間:2022-09-26 17:16:12

  一、背景概述

  TCO 薄膜是一類特殊材料和工藝的鍍膜,它主要應用于平板顯示器和建筑兩大領域。與其他類型的導電薄膜相比,氧化物透明導電膜不僅導電性好,而且還像玻璃一樣具有高的透明性,所以,可以把它看作一種用途十分廣泛的特征功能薄膜。這種氧化物透明導電薄膜用途十分廣泛,它的主要用途有:

  1. 顯示器件中的電極材料。

  2. 防靜電,防電磁屏蔽層。為了防止靜電,必須使方阻小于 109Ω。

  3. 面發熱體。SnO2 薄膜的電熱轉換效率在 90%以上,通電后立即產生熱效應。

  4. 熱反射膜。SnO2 和 ITO 薄膜在紅外部分的反射率可達到 80%以上。

  5. 太陽能電池。(1) SIS 異質結太陽能電池;(2) 太陽能電池的減反射膜。

  6. 薄膜電阻器。

  7. 氣敏傳感器?,F(xiàn)已能探測甲烷,CO、CO2、H2、H2S、乙醇等多種氣體和煙塵。

  8. 終端設備。用透明導電薄膜制作薄膜開關。

  9. 汽車玻璃。

Fotric 226熱像儀應用于TCO薄膜通電測試

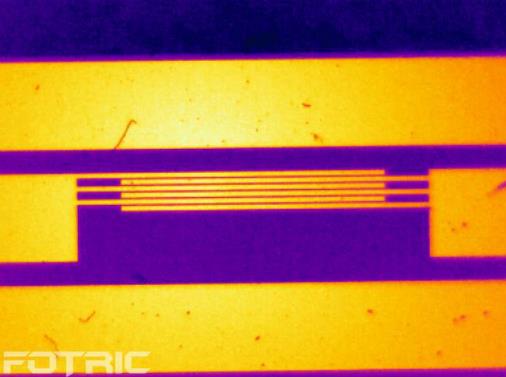

  用 Fotric 226-2 套裝進行測試(配備 50μm 微距鏡頭)

  TCO薄膜的主要技術指標有光譜透過率、導電性能、霧度以及激光刻蝕性能。其中,在薄膜電池的制作過程中,需要將表面劃分成多個長條狀的電池組,這些電池組被串聯起來用以提高輸出能效。因此,TCO 玻璃在鍍半導體膜之前,必須要對表面的導電膜進行刻劃,被刻蝕掉的部分必須完全除去氧化物導電膜層,以保持絕緣。刻蝕方法目前有化學刻蝕和激光刻蝕兩種,但由于刻蝕的線條要求很細,一般為幾十微米的寬度,而激光刻蝕具有溝槽均勻,剔除干凈,生產效率快的特點。

  二、客戶需要解決什么問題

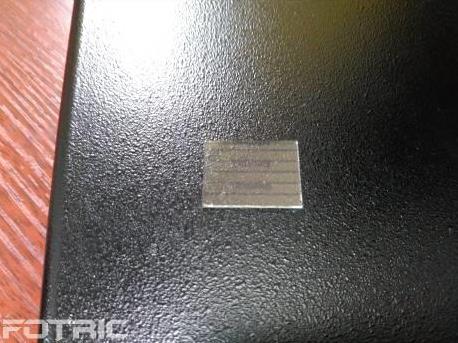

  研發人員需要驗證這類薄膜的印刷質量和刻蝕工藝

Fotric 226熱像儀應用于TCO薄膜通電測試

  是否存在斷裂、粘連等問題

  其中白框內兩線間距為 50 微米

  三、當前有哪些解決方案及其弊端

  對 TCO 薄膜通電,測試刻蝕質量。采用測試溫度的方式測量,如果出現粘連或斷裂會出現不同的溫度變化。

  熱電偶與數采使用熱電偶測溫準確,但是由于電池組較細,而且間距只有 50 微米寬,沒有辦法很好的粘貼;

  熱線偶可能會導致通電時電路;

  只能測量點或幾個點的溫度,沒有辦法找到整個薄膜上刻蝕的線斷裂部位或短路部位;

  破壞了器件本身的熱場分布,尤其是小尺寸元器件;

  熱電偶有溫度慣性,采集的溫度和實際溫度有滯后;

Fotric 226熱像儀應用于TCO薄膜通電測試

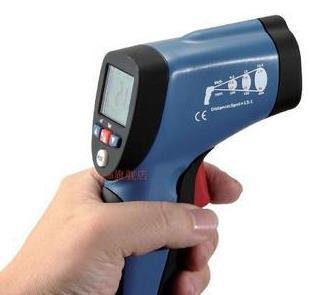

  紅外測溫槍

  紅外測溫槍使用方便,但問題也很多:

  沒有辦法精確找到測量的部位,不能同時測試多個點;

  不能直觀看到問題點;

  被測部位很小,溫度會被平均;

Fotric 226熱像儀應用于TCO薄膜通電測試

  四、Fotric 產品如何幫助客戶解決該問題及優勢

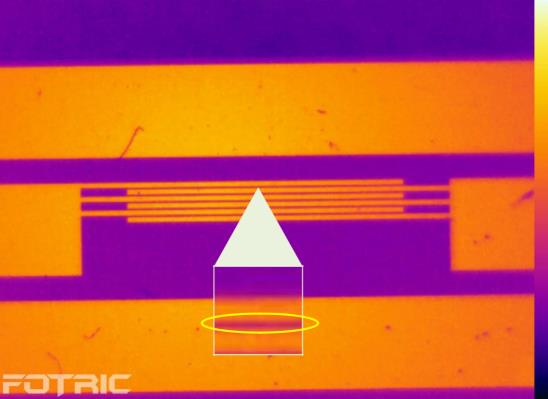

  對 TCO 薄膜通電,然后采用 Fotric 226 搭配 50 微米微距鏡觀看溫度變化,如果出現粘連可以看到高溫點,如果出現斷裂會有線路溫度較低。

Fotric 226熱像儀應用于TCO薄膜通電測試

  Fotric 226 三合一熱像儀單張熱像圖即采集 110592 個溫度值,可以直觀看到問題點,高效率無盲區的查找問題。

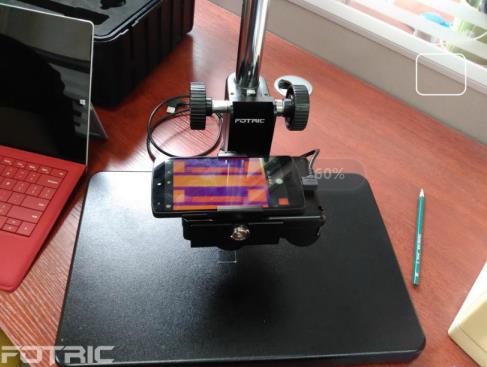

  Fotric 226 熱像儀可連接電腦,配合 AnalyzIR 專業軟件變身為在線熱像儀,而且搭配 Fotric B1 實驗臺測溫更穩定。

Fotric 226熱像儀應用于TCO薄膜通電測試

  五、配置方案

  Fotric 226 三合一熱像儀,配 M50-226 微距鏡和 B1 研發測試臺。

  六、哪些客戶需要解決該問題

  薄膜印刷廠

  電路印刷等
