Fotric 226紅外熱像儀應用于電路板測試

時間:2022-09-26 17:28:14

  1、背景概述

  電子設備的可靠性、壽命與溫度緊密相關。電路板,尤其是功率電路的發熱受設計、器件選型、散熱設計、生產工藝等因素影響,需要大量測試與優化,以保證推向市場的產品性能穩定。

Fotric 226熱像儀應用于電路板測試

  2、客戶需要解決什么問題

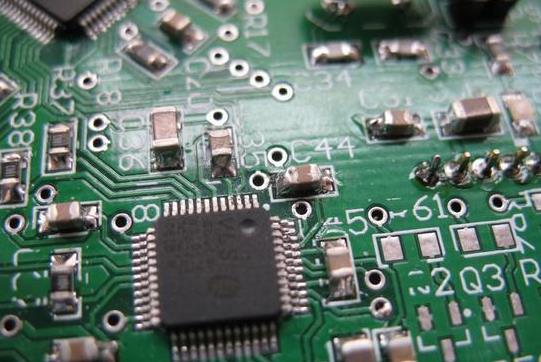

  合理布置器件:大功率器件發熱嚴重,合理布置這些器件能平衡熱負載。

  發現過熱器件:器件選型標號不匹配,長期過熱工作,“短板效應”導致整個電路板提前失效。

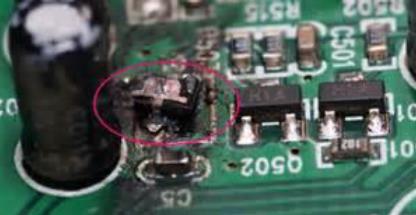

  虛焊短焊:接觸不良會引起莫名其妙的故障,增加售后成本。

  散熱優化:定位熱負荷區域,評估現有散熱設計效果,制定優化改進措施。

  短路:設計的大忌。

Fotric 226熱像儀應用于電路板測試

  3、當前有哪些解決方案及其弊端

  熱電偶與數采

  將熱電偶接觸到元器件上,通過多通道數采采集溫度。采用這種方式測溫較準確,但也有很多不便:

  按照規范將熱電偶布設到器件上(涂導熱膠、緊密接觸、黏貼等)耗時費力,效率低;

  破壞了器件本身的熱場分布,尤其是小尺寸元器件;

  熱電偶有溫度慣性,采集的溫度和實際溫度有滯后;

  通道數量有限,靠經驗選擇布點位置,有大量檢測盲區;

  某些 PCB 板帶有危害人身的電壓電流,可能威脅人身安全;

Fotric 226熱像儀應用于電路板測試

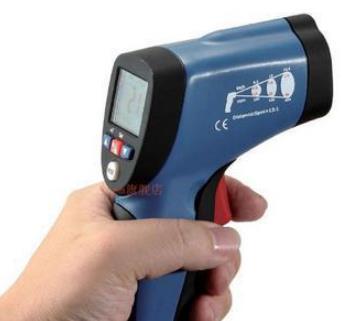

  紅外測溫槍

  紅外測溫槍使用方便,但問題也很多:

  只能測單個溫度,憑經驗選擇少量測試點,有大量盲區;

  不能分析溫度變化趨勢;

  不能同時測試多個點,數據同步性差;

  數據不能存儲,要手寫記錄;

Fotric 226熱像儀應用于電路板測試

  4、Fotric 產品如何幫助客戶解決該問題及優勢

  Fotric 226 三合一熱像儀單張熱像圖即采集 110592 個溫度值,可一次性采集整個電路板的溫度數據并保存,高效率無盲區的獲取溫度值。

  Fotric 226 熱像儀可連接電腦,配合 AnalyzIR 專業軟件變身為在線熱像儀,此時系統可假想為 110592 通道的數采,幫助用戶采集全輻射熱像視頻流。

Fotric 226熱像儀應用于電路板測試

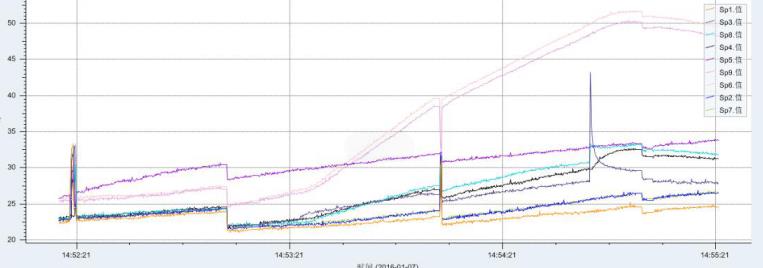

  全輻射熱像視頻流含有每個像素的溫度值,客戶可以分析任意感興趣器件/部位的溫度變化曲線。

Fotric 226熱像儀應用于電路板測試

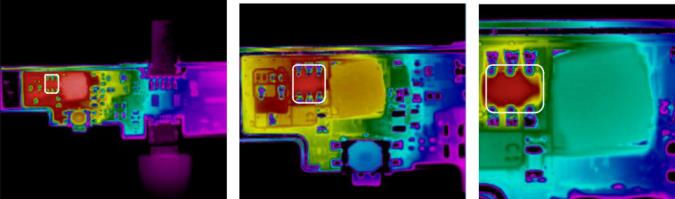

  Fotric 226 熱像儀搭配研發測試臺和微距鏡,可以采集微小器件(白色框內器件尺寸為3mm*1.5mm)的溫度分布。

Fotric 226熱像儀應用于電路板測試

  非接觸測溫,不影響目標溫度場,無觸電風險;

  實時響應溫度變化;

  5、配置方案

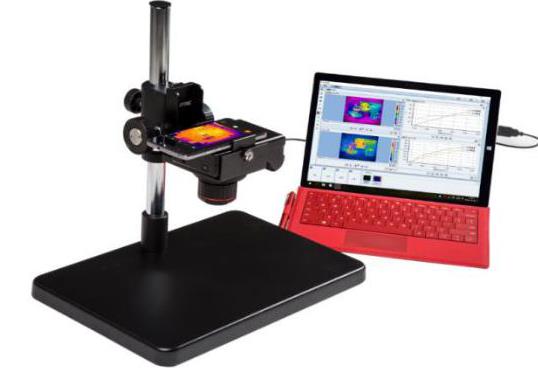

  Fotric 226 三合一熱像儀,配 M50-226 微距鏡和 B1 研發測試臺。

  6、哪些客戶需要解決該問題

  家電、手機、LED、智能硬件等消費電子產品公司的研發部門;

  汽車、電力、變頻器、功率器件等工業電子公司的研發部門;

  高校/科研機構的電子相關院校和科室。
