與紅外線測溫儀相比，紅外熱像儀憑借其突出的性能，深受廣大科研機構和生產企業的青睞，但這并不是說所有的紅外熱像儀都能夠滿足溫度測量的要求，對于不同的環境因素和被測目標，對紅外熱像儀本身的要求也會有所不同，那么紅外熱像儀視場角與最小分辨尺寸算法是什么?下面我們來看看吧!!!

　　空間分辨率定義

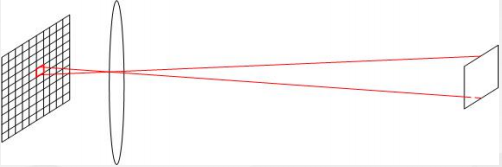

　　空間分辨率是指紅外熱像儀能夠識別的兩個相鄰目標的最小距離。也可以認為是熱像儀探測器的一個像素點邊長，通過光學鏡頭的縮放，在實際空間中代表的一個角弧度，即熱探測的空間密度。因為鏡頭是光學放大的效果，因此空間分辨率的單位是弧度;在紅外熱像儀的探測器一定的情況下，空間分辨率只與鏡頭有關。

　　1， 通常用瞬時熱像儀的視場角(IFOV)的大小來表示(毫弧度mrad)。表示熱成像儀的最小角分辨單元。即熱像儀一個溫度點代表實際空間方形區域的邊長;

　　2，決定著紅外熱成像儀畫面的清晰度，是熱像儀所能測量的最小尺寸。它與光學像質，光學會聚系統焦距和紅外傳感器的線性尺寸相關。

　　空間分辨率算法 :

　　空間分辨率

　　=像元間距{Pixel Size (Array Pitch}/鏡頭焦距(Lens focal length )。因為像元間距一般無法測得，因此實際計算中，以鏡頭的視場角/探測器在對應方向的分辨率，同時轉換為弧度單位來測得：

　　即計算紅外熱成像系統的空間分辨率公式為：

　　1)像元間距/焦距=瞬時視場;

　　2)視場角/像元數(個數)=瞬時視場。

　　視場角定義

　　視場角：稱為總視場角?；驋呙枰晥鼋牵硎緹嵯駜x在固定位置時，所能觀察到最大空間角度范圍。

　　紅外熱像儀的視場角算法

　　視場角分為水平視場角和垂直視場角.

　　水平視場角=(像間距/鏡頭焦距)*水平像素數/17.45=瞬時視場*水平像素數/17.45

　　垂直視場角=(像間距/鏡頭焦距)*垂直像素數/17.45=瞬時視場*垂直像素數/17.45

　　視場角角度轉換為弧度的公式為：視場角*pi/180度*1000=視場角/17.45(mrad)

　　以上是關于紅外熱像儀視場角與最小空間分辨率的相關內容，僅供參考!!!
