一、什么是電源模塊？

什么叫做電源模塊嗎？電源模塊是一種可以直接焊接直插在電路板上的電源轉換器。 隨著科技的發展，電源體積趨向模塊化和小型化，于是出現了電源模塊。其集成度最高，將電源開關的主要電路集成在芯片電路中，可以實現寬頻調制、隔離及多種保護等功能。

溫度控制是提高電源模塊、系統可靠性及電源使用壽命的重要因素。在電源的設計和應用中，選擇合適的元器件，即減少電路損耗，提高模塊轉換效率，與選擇合理的冷卻方式是保證電源可靠穩定工作的關鍵技術。將二者有機結合，會使得電源具有對環境適應性更強、壽命長、成本低、維護方便等技術優勢。下面談下紅外熱像儀在電源模塊行業中的應用。

電子元器件：

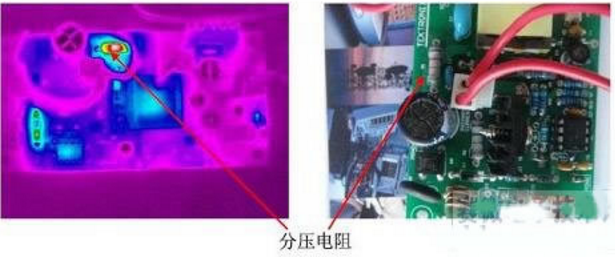

電源是一種電能轉換設備，在轉換過程中本身需要消耗掉一些電能，而這些電能則被轉化為熱量釋出。電子元件工作的穩定性與老化速度是和環境溫度息息相關的，每當環境溫度升高10℃時，主要功率元件的壽命約減少50%，這就要求電子元件應該工作在相對穩定和較低的溫度范圍內。紅外熱像儀可以提供給工程師電路中各元件的工作時發熱情況熱圖，幫助工程師分析元件對整個電源模塊電路溫度的影響，同時也能夠幫助工程師選擇合適負載能力的轉換模塊。

變壓器：

變壓器是電源工作的主要部件，其發熱溫度有限制的，目前國內的3C認證將變壓器溫度限制在120℃內，歐洲UL認證將變壓器溫度限制在115℃內。電源的主要發熱源也是變壓器，而鐵芯損耗和銅線損耗是變壓器工作產生溫升的主要原因。由于變壓器工作溫度升高，必然造成鐵芯負載減弱和線圈老化，當其絕緣性能下降后，導致抗市電的沖擊能力減弱。這時若有雷擊或市電浪涌出現時，在變壓器的初級出現的高反壓會將變壓器擊穿，使電源失效，同時還有高壓串入主設備，造成主設備損壞的危險。紅外熱像儀可以通過迅速、簡便的操作，提供準確的變壓器溫度。

電路熱分布：

同一塊電路板的元器件應盡可能按其發熱量大小及散熱程度分區排列，采用合理的元器件排列方式，可以有效地降低印制電路的溫升，從而使器件及設備的故障率明顯下降。紅外熱像儀可以通過提供紅外熱圖，幫助工程師分析出整塊線路板的溫度分布，完善工程師的設計和應用。

電源冷卻：

電源冷卻技術是滿足行業各項技術性能要求的基本手段。目前各個電源模塊常用的冷卻方式有自然冷卻、純風扇冷卻、自然冷卻和風扇冷卻相結合三種。電源產品中有很大的一個變壓器，還有大的電容，這些都是大熱源，這些熱源可能會給您的產品內部一些其它電路及其元器件的穩定性、使用壽命帶來很大影響。利用紅外熱像儀，可以非常直接地測量出三種情況下的發熱和散熱情況，工程師可以改善設計，在實際應用使用合理的冷卻手段，提高電源的可靠穩定性，減少設備的故障率。

工藝改進：

電源設備在加工時，容易在接頭處以及壓線處出現工藝問題，利用紅外熱像儀可以較為簡便、直觀、安全地發現故障點，幫助生產人員、質檢人員更好地發現并解決問題，提高產品質量。 除了研發部門，熱像儀還在模塊電源企業的應用部門、品管部門、售后服務部及設備維護等部門都有所應用。
